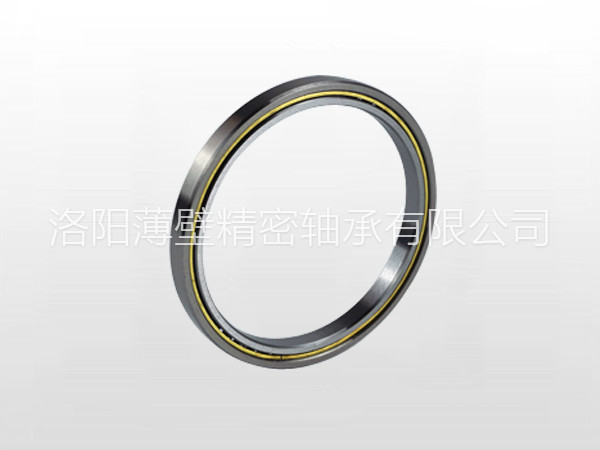

交叉圓柱滾子軸承的結構分為外圈分割、內圈整體，外圈整體、內圈分割和外圈內圈均為整體三種形式，滾動體為圓柱滾子，互成90°垂直排列在V型滾道中，滾子之間由隔離塊隔開。這種結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各個方向的載荷。同時，由于外形尺寸被的微型化，且軸承又具有很高的剛性和高的旋轉精度以及高承載的能力，所以適合于工業用機器人的關節部或旋轉部、加工中心機的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量儀等的用途。今天小編就帶大家了解下交叉滾子軸承系列型號及結構特點吧。
  

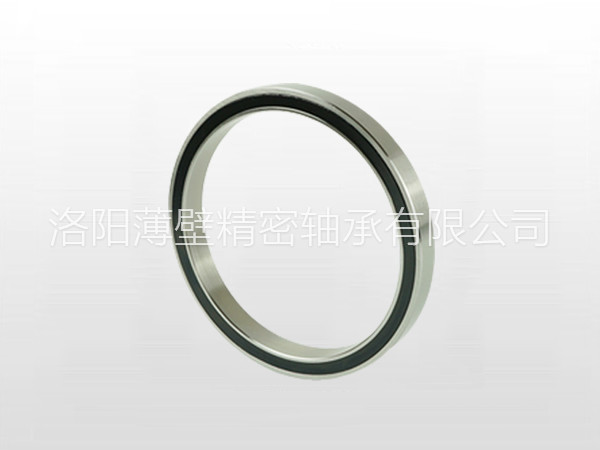

  常見的交叉滾子軸承系列有：RB型、RU型、RE型、RA型、RU型、SX型、CRBH型等。
  

  1、RB型

  
  交叉圓柱滾子軸承RB系列，此系列型號為交叉圓柱滾子軸承的基本型，內、外環尺寸被小限度地小型化，適合于要求內環旋轉精度高的部位。
  
  結構特點：外環是分割型，內環是一體設計。
  

  2、RU型、XRU型

  
  此系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。
  
  結構特點：外圈和內圈均為整體型，帶有安裝孔。

  3、RE型

  
  此系列型號是由RB型的設計理念產生的新型式，主要尺寸與RB型相同。但是，該類型的結構為內圈兩半（通過螺栓或特殊鉚釘聯接）、外圈整體式設計，因此外圈具有高的旋轉精度，適合于外圈旋轉使用的場合 。例如，外轉子式直驅馬達等。
  
  結構特點：內環是分割型，外環是一體。
  

  4、RA型

  
  此系列型號是將RB型內、外環厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位，例如機器人和機械手旋轉部位。
  
  結構特點：外環分割型、內環是一體。
  

  5、RU型、XRU型

  
  此系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。
  
  結構特點：外圈和內圈均為整體型，帶有安裝孔。

  6、SX型

  
  在相同的軸頸情況下，此類型比CRBH類型有更小的截面尺寸，由于采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要固定法蘭和支撐座。
  
  結構特點：外環分割型，內環一體設計。
  

  7、CRBH型

  
  此型號是超薄型的RU，由于采用了超薄設計而且外圈和內圈沒有安裝孔，安裝時只需要固定法蘭和支撐座即可。另外，由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外圈和內環旋轉的場合。
  
  結構特點：外圈和內圈均為整體型
  

  八、XSU型

  
  交叉滾子軸承（已進行了安裝孔的加工，所以不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。具有高鋼性，且精度可達到P5、P4、P2級。
  
  結構特點：內、外環一體型。
  

  以上就是對交叉滾子軸承系列型號及結構特點介紹，其實每款型號都有不同的用途，想要詳細了解的可咨詢洛陽薄壁精密軸承有限公司，我司專業生產薄壁軸承、等截面薄壁軸承等，生產的交叉滾子軸承具有高剛性，回轉精度，穩定旋轉力矩，高承載能力的特點，品質有保障，是您的不二之選。
